哈尔滨立柱直臂码垛机厂家｜袋装粉体码垛设备产品介绍

产品介绍

产品概述

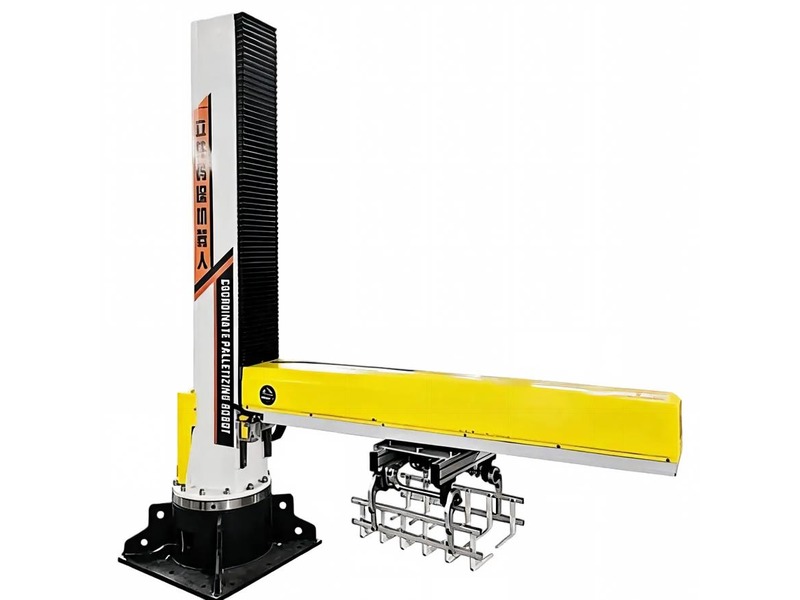

立柱直臂码垛机是中天环保经济型码垛设备的代表机型，采用立柱升降与直臂伸缩的结构形式，结构紧凑、占地面积小，适用于袋装水泥、饲料、化肥、粮食、粉体等固定物料的码垛作业。对于哈尔滨及黑龙江地区的中小型建材厂、粮食加工厂、饲料厂而言，立柱直臂码垛机投入成本适中、回报周期短，是替代人工码垛的理想选择。

该机型可适配25kg～50kg袋装物料，码垛层数*高可达10层，节拍稳定在400～600袋/小时区间，能够满足大多数中小型生产企业的末端码垛需求。设备安装调试周期短，一般3～5天即可投入生产。

工作原理

立柱直臂码垛机主要由立柱升降机构、直臂伸缩机构、抓手组件、托盘供给装置和控制系统组成。工作流程如下：

1. 物料输送：前端包装机或输送机将袋装物料送入码垛工位的等待位置。

2. 抓手取料：直臂伸出，抓手下行抓取物料，然后提升至设定高度。

3. 码放动作：直臂移动到托盘上方指定位置，抓手松开，物料平稳落放到托盘上，完成一袋码放。

4. 层间交替：控制系统按预设垛型（交错码、顺码等）控制每层的排列方向与位置，自动实现层间交错。

5. 托盘输出：当码垛层数达到设定值后，成品垛通过叉车位或输送线送出，同时新托盘进入工位，进入下一循环。

产品特点

1. 结构紧凑占地小：立柱式结构仅需单点占地面积，适合车间空间有限的中小企业，可在现有产线旁直接加装。

2. 经济实用：相比机械臂码垛机和高位码垛机，立柱直臂码垛机投入成本较低，回报周期短，适合预算有限的客户。

3. 运行稳定：机械结构简单可靠，传动部件少，故障率低，维护成本低，适应粉尘较多的生产环境。

4. 操作简便：中文触摸屏操作，垛型参数、层数、速度等可直接调整，工人上手快。

5. 适配性强：可配套夹板式、夹爪式等不同抓手，适配不同包装形式的袋装物料。

技术参数

负载能力：30kg～80kg（标准型），*大可定制至100kg

码垛节拍：400～600袋/小时（视物料重量与垛型）

码垛层数：*高10层

码垛高度：*大1800mm（含托盘）

适用托盘：1200×1000mm（可定制）

直臂伸缩行程：800～1500mm（可选）

控制方式：PLC + 触摸屏

电源：AC380V/50Hz，总功率约3.5kW

整机重量：约1200kg

适用行业

建材行业：哈尔滨及周边地区的袋装水泥、腻子粉、砂浆、保温材料等建材产品码垛，是立柱直臂码垛机的主要应用场景。

粮食加工：黑龙江是粮食大省，大米、面粉、杂粮等袋装粮食成品码垛需求大，立柱直臂码垛机性价比突出。

饲料行业：袋装饲料码垛产量稳定、物料规格统一，立柱直臂码垛机能够满足中小型饲料厂的需求。

化肥行业：黑龙江农业发达，化肥需求量大，袋装化肥码垛适合采用立柱直臂码垛机。

化工行业：部分袋装化工产品（如添加剂、填料等）码垛，也可选用该机型。

选型建议

选择立柱直臂码垛机时，需重点确认以下参数：

物料重量与规格：单袋重量、包装袋尺寸直接影响抓手选型与节拍计算，需提前提供准确数据。

产线节拍匹配：前端包装机的输出速度是码垛机选型的重要依据，建议留20%左右的余量，避免码垛环节成为产线瓶颈。

车间高度与空间：确认车间净空高度是否满足设备安装高度要求，立柱直臂码垛机总高度一般在3～4米左右。

垛型与层数需求：不同垛型和层数对节拍和设备高度有直接影响，需在选型时明确。

如有疑问，可联系中天环保工程师上门勘测，根据实际工况给出精准选型方案。

服务保障

售前：免费提供方案设计、产能测算与设备布局建议，协助客户确认选型。

售中：专业团队上门安装调试，培训操作人员，确保设备顺利投产。

售后：整机质保，质保期内免费维修更换配件；质保期后提供终身维护与技术支持。

本地化：哈尔滨及黑龙江地区客户享受上门勘测与快速售后响应服务。
